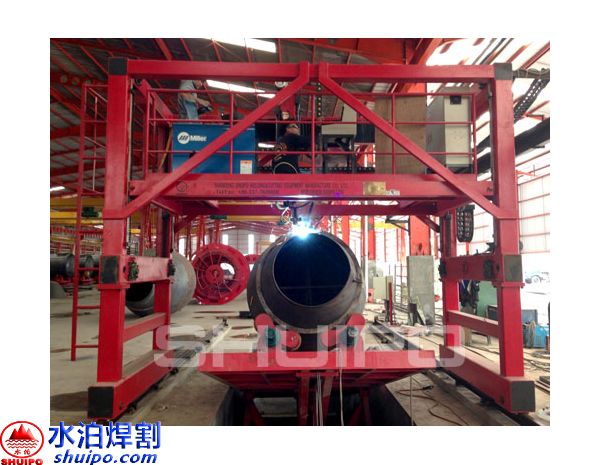

本變位機主要通過翻轉及回轉,將罐體上的不同焊縫變位到焊接位置,實現環、縱縫焊接時的罐體回轉。工裝底部設有滾輪,工裝整體可以在地軌上移動。
本機主要包含攪拌筒角度變位及旋轉變位兩部分。
本機主要通過翻轉及回轉,將罐體上的不同焊縫變位到焊接位置,實現環、縱縫焊接時的罐體回轉。
工裝底部設有滾輪,工裝整體可以在地軌上移動。
1 | 適用攪拌罐直徑 | ≦2500mm |
2 | 回轉線速度 | 50-1000mm/min |
3 | 變位機油缸 | Ф100×400 |
4 | 調心滾輪架方式 | 自動調心 |
5 | 變位角度 | ±18度 |
6 | 回轉角度 | 360度 |
