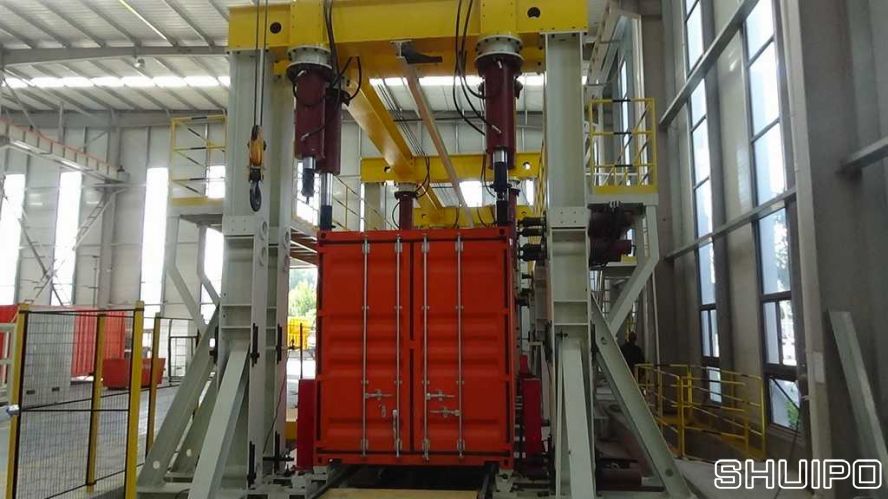

集裝箱剛性檢測實驗機

試驗前,人工調整激光傳感器;試驗時,激光傳感器記錄集裝箱變形量。

咨詢電話  15864554699
水泊智能

集裝箱剛性檢測實驗機用于集裝箱剛性檢測實驗機項目。

適用集裝箱規格:

20英尺通用集裝箱:  6058*2438*2591

35噸敞頂集裝箱:    6058*2550*2896

20英尺罐式集裝箱:  6058*2438*2743(高度加墊塊試驗)

40英尺通用集裝箱: 12192*2438*2896

45英尺超高集裝箱: 13716*2438*2896

53英尺集裝箱:     16138*2438*2896只制作基礎;試驗機預留接口,后期再增加。

可試驗內容:堆碼試驗、吊頂試驗、吊底試驗、栓固(縱向)試驗、地板試驗、橫向剛性試驗、縱向剛性試驗、箱頂試驗。

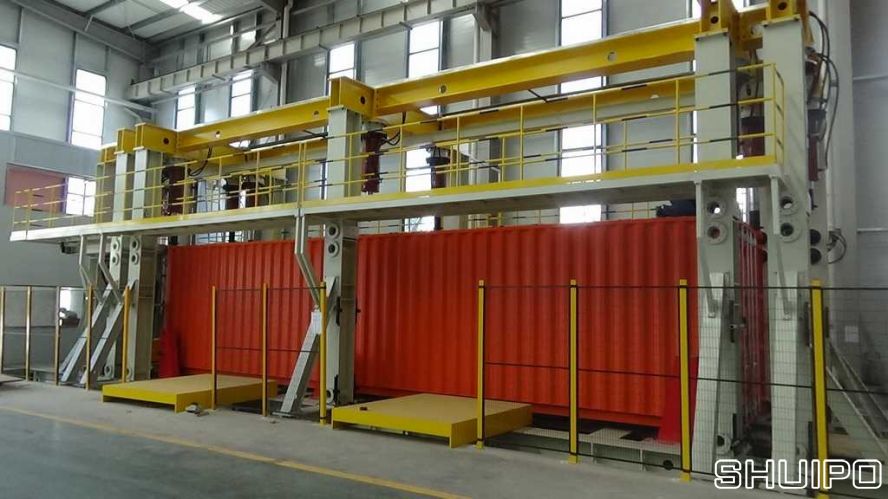

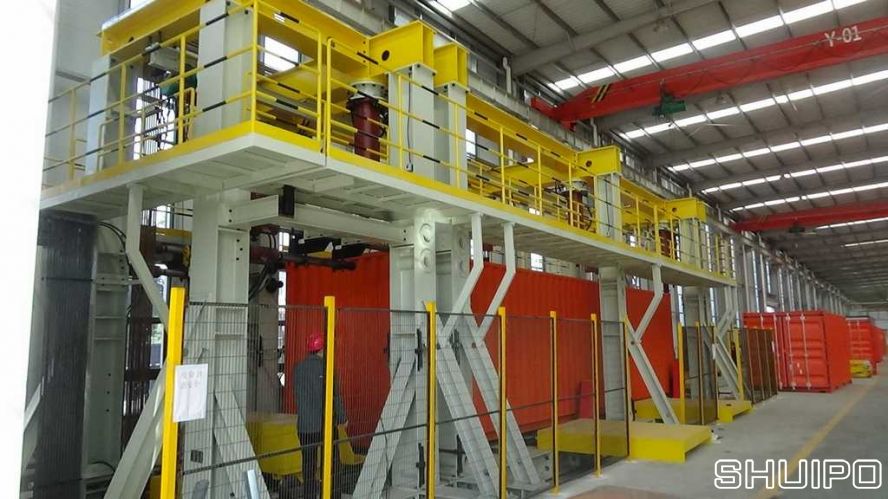

試驗機主體結構、堆碼試驗配重地板試驗小車、集裝箱輸送驅動車、集裝箱輸送從動車、叉車上料平臺(道軌中間)、叉車爬坡臺車、液壓系統、電控系統等部分組成。

試驗機+附件重量:約70.8噸

堆碼試驗配重塊:約68.8噸

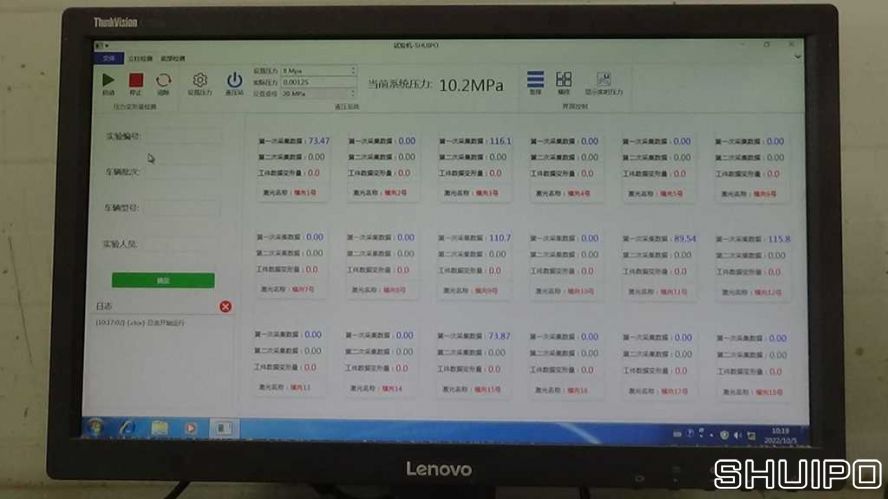

測控系統包括上位機控制部分、位移測量部分等??刂栖浖捎肳PF/.NET編寫,為我公司自主開發的高效控制系統。系統通過網絡總線協議實時采集位移測量數據并進行即時的數據交換、分析。測控系統可以對重要數據進行持久化數據庫保存,支持導出EXCEL表格、JSON文件等多種類型。支持歷史數據導入并能將樣車信息代入,檢測結束時自動生成檢測報告。




試驗前,人工調整激光傳感器;試驗時,激光傳感器記錄集裝箱變形量。
