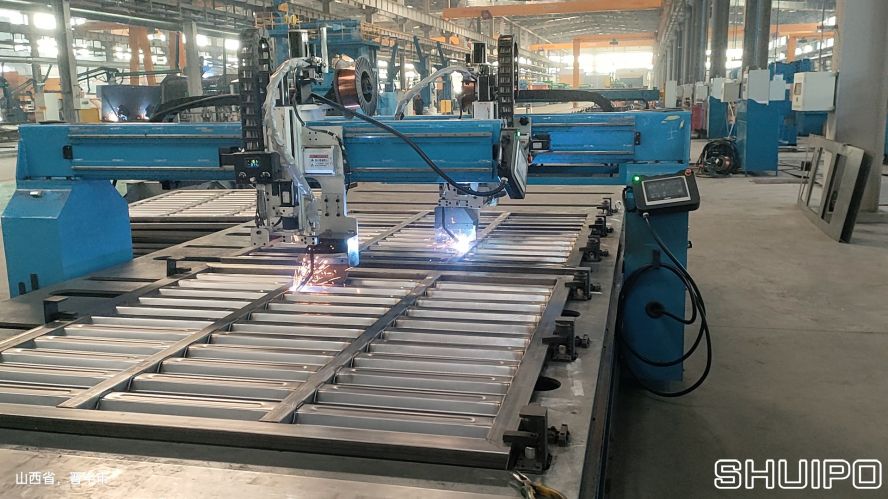

瓦楞板欄板自動焊接機由焊接工作臺、焊接系統、激光掃描系統、運動控制系統等組成。機架上的運動控制系統根據激光掃描工件反饋的實時數據,計算出復雜的焊縫軌跡,進而控制調整焊槍的姿態,實現對瓦楞板焊縫的自動焊接。
焊接工作臺主要由型鋼和鋼板焊接而成,剛性好;工作臺一端做了可開口設計,放置焊接電源;整個設備一體化,到廠調整穩固后即可調試使用,安裝簡單方便。平臺內集成手動輸送滾輪,可升降,方便轉運工件。

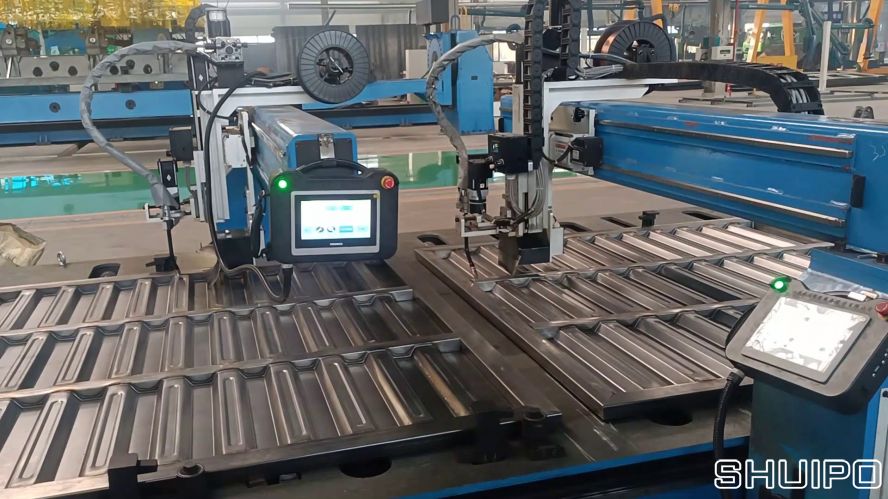

焊接工作臺兩側懸置焊接小車,整臺設備配置雙焊接小車,可同時對工件的兩道焊縫同時焊接,避免工件的翻轉,提高了焊接效率。另外根據不同寬度的工件,可手動調整機頭位置,無需校槍,適應切換不同寬度工件的工況。
焊接小車機架采用型材和鋼板焊接而成,采用伺服電機驅動,經直線滑軌或滑臺實現XYZ軸的運動,焊槍的旋轉同樣由伺服電機控制,通過4軸控制實現對焊縫的模擬跟蹤。
焊接系統有兩套用來采集并處理焊件信息的激光傳感器,都固定在焊接小車上,隨焊接小車運動。其中一套是用來跟蹤焊縫附近瓦楞板的波形變化;另一套是用來跟蹤側板位置的變化。兩個激光掃描器形成了對工件焊縫的二維動態跟蹤。通過信息的整合運算,得到并傳遞焊縫的位置信息,確定焊槍槍頭的機械空間位置,最終完成焊槍對焊縫軌跡的跟蹤效果。
此套設備貫徹了一體化的設計理念,安裝快速方便,外觀簡約美觀。
序號 | 項目 | 技術參數 |
1 | 腹板厚度 | 0.8mm~2mm |
2 | 工件厚度 | 40mm~50mm |
3 | 焊接工件形狀 | 瓦楞形狀 |
4 | 焊接材料 | 碳鋼 |
5 | 焊接長度 | 4000mm |
6 | 焊接寬度 | ≤2000mm |
7 | 焊接小車移動 | 伺服電機+齒輪齒條+直線導軌 |
8 | 焊槍上下移動 | 伺服電機+滾珠絲杠+直線導軌 |
9 | 焊槍前后移動 | 伺服電機+滾珠絲杠+直線導軌 |
10 | 焊絲直徑 | 0.8mm |
11 | 焊縫跟蹤方式 | 激光跟蹤 |
12 | 焊接方式 | 氣保焊 |
13 | 主機功率(雙機頭) | 約30KW |
14 | 焊接電源 | SHUIPO |
15 | 客戶工件要求 | 瓦楞板角度大于110度; 焊縫縫隙小于板厚的三分之一; 工件直線度小于3mm/6000mm |
16 | 輸送方式 | 升降滾輪+手動 |
