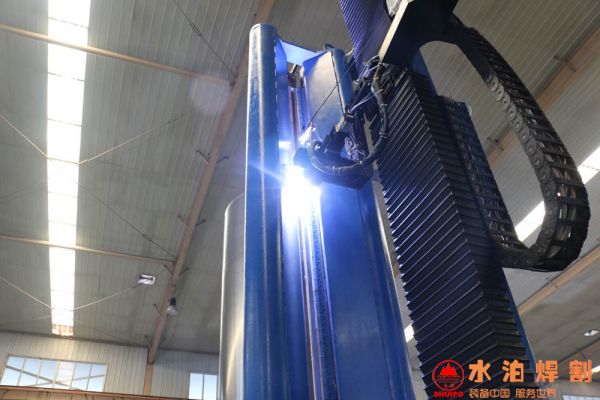

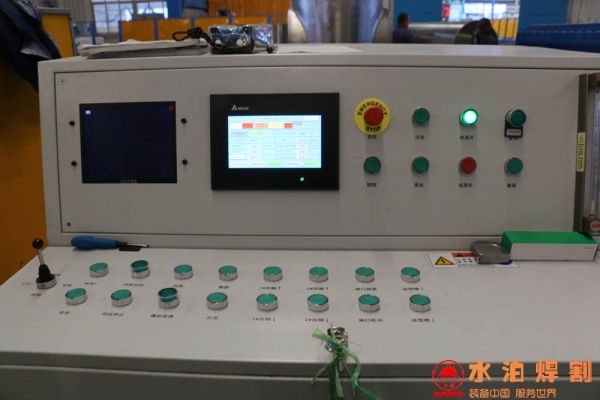

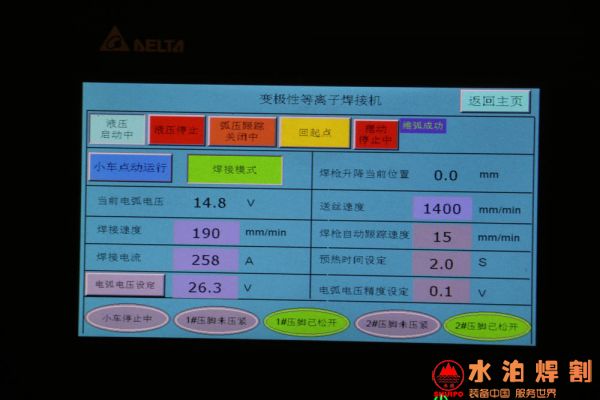

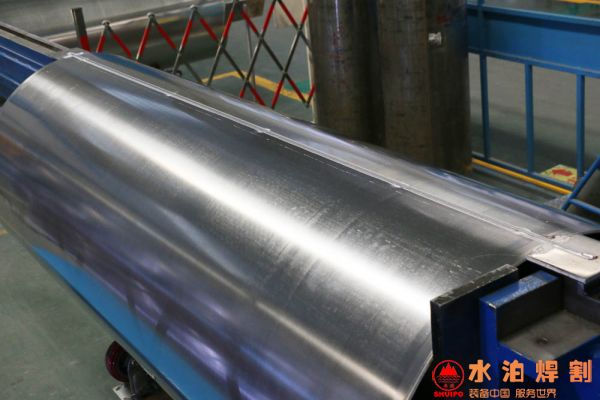

該設備主要用于鋁合金筒體縱縫焊接(不開破口,單面焊雙面成型)焊機主要由立式縱縫焊接系統、Tetrix522變極性等離子焊接電源、變極性等離子控制模塊、焊接控制系統、PMW-S180變極性等離子焊槍、制冷循環冷卻水箱等組成。
立式縱縫焊接機械系統主要是采用琴鍵式氣動壓緊機構,提供均勻穩定的工件壓緊和冷卻效果,確保焊縫的對中,大梁和焊接小車提供精密、平穩的焊接行走。從而提供高質量的焊接效果。
焊接小車行程3150mm,縱縫工件允許長度3000mm,。焊接機頭前后200mm和左右100mm水平調節行程;
琴鍵式壓緊機構,采用紫銅琴鍵,配置圓弧設計指尖,防止壓傷工件表面。壓緊力0-75kg/cm可調,并有壓力表顯示當前壓力狀態。琴鍵指尖間距在20-50mm之間可調,琴鍵壓緊長度不小于3150mm。
采用精密絲杠驅動機構和滾珠直線導軌,焊接小車行走精度為0.1mm/m。
采用氣動掛鉤設計,配合上下料動作,防止誤操作設計與PLC內部鎖定保護控制掛鉤帶有安全開關,用以防止在掛鉤沒有到位時發生琴鍵壓緊動作。
帶有筒體臥裝立焊液壓機構,方便上下料。
500A水冷水電氣管路,移動部位水電氣管路采用坦克鏈包籠,防止再移動過程中相互纏繞,或者被外部力量破壞,并且簡潔、美觀。
